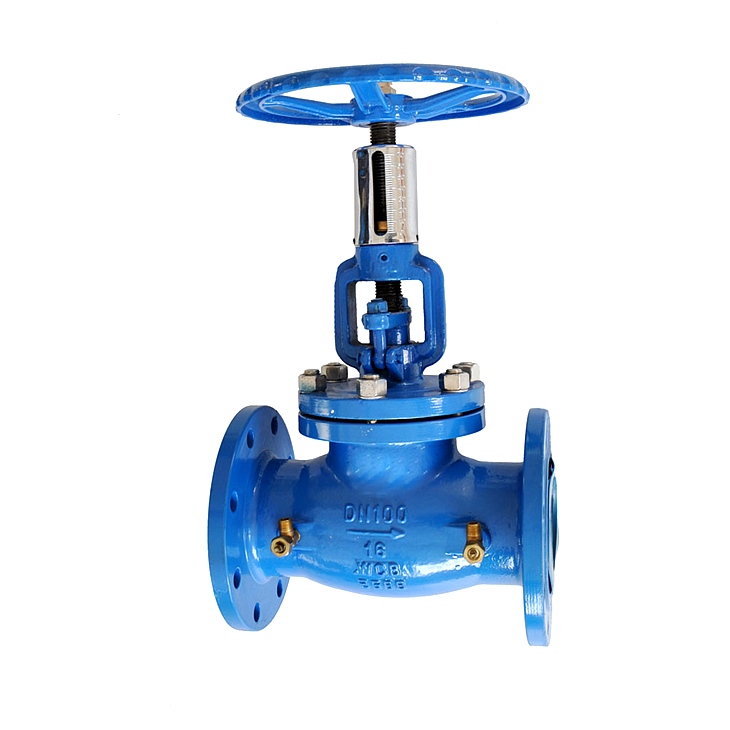

T40H-10、T40H-16、T40H-25手動調節閥：工作壓力1.6MPa，介質溫度200(和2.5MPa，介質溫度 350手輪)這時閥門驅動閥門，直到兩個圓錐密封麵接觸緊密，關閉管道為止。(大衛亞設)。
產品特點：改善供暖供應：使用手動調節閥的支線和熱點均可根據設計條件調節流量，達到良好的溫度條件，該調節閥優於閘閥、截止閥調節性能，具有大致的直線調節性能。因此，各采暖建築的冷熱不平衡得到了有力改善。節能：熱管網由於溫度壓力不平衡，部分季度流量過大，部分建築物溫度過高，需要用戶打開窗戶達到節能的目的。改善網絡管理水力的工作條件：手動調節閥可以根據額定流量進行調節，減少網絡管理超額運行的流量，在一定程度上改善了原來水工狀態的惡化程度。
產品性能參數
T40H-10、T40H-16、T40H-25 型手動調節閥主要性能參數 | ||||
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
T40H-10 | 10 | 1.0 | ≤200 | 水、蒸汽 |
T40H-16 | 16 | 1.6 | ||
T40H-25 | 25 | 2.5 | ||
產品零部件材料
T40H-10、T40H-16、T40H-25 型手動調節閥零部件材料 | |||
型號 | 材料 | ||
閥體、閥蓋、填料壓蓋、手輪 | 閥杆、閥瓣密封圈 | 指示盤、閥杆螺母、螺母套 | |
T40H-10 | 灰鑄鐵、（鑄鋼） | 不鏽鋼 | 黃銅 |
T40H-16 | |||
T40H-25 | |||
產品外形及結構尺寸
T40H-10 型手動調節閥主要外形及結構尺寸（mm） | |||||||||||
DN | L | D | D1 | D2 | f | b | H | H1 | D0 | z×Φd | 重量/kg |
250 | 730 | 395 | 350 | 320 | 3 | 28 | 914 | 1074 | 500 | 12×Φ22 | 327 |
300 | 850 | 445 | 400 | 370 | 4 | 28 | 914 | 1074 | 500 | 12×Φ22 | 422 |
350 | 980 | 505 | 460 | 430 | 4 | 30 | 968 | 1168 | 500 | 16×Φ22 | 610 |
400 | 991 | 565 | 515 | 482 | 4 | 32 | 968 | 1168 | 500 | 16×Φ26 | 750 |
450 | 1092 | 615 | 565 | 532 | 4 | 32 | 1100 | 1350 | 680 | 20×Φ26 | 999 |
500 | 1194 | 670 | 620 | 585 | 4 | 34 | 1100 | 1350 | 680 | 20×Φ26 | 999 |
T40H-16 型手動調節閥主要外形及結構尺寸（mm） | |||||||||||
DN | L | D | D1 | D2 | f | b | H | H1 | D0 | z×Φd | 重量/kg |
15 | 130 | 95 | 65 | 47 | 2 | 14 | 160 | 172 | 65 | 4×Φ13.5 | 2.5 |
20 | 150 | 105 | 75 | 58 | 2 | 16 | 160 | 172 | 65 | 4×Φ13.5 | 3.5 |
25 | 160 | 115 | 85 | 68 | 2 | 16 | 182 | 195 | 80 | 4×Φ13.5 | 4.8 |
32 | 180 | 140 | 100 | 78 | 2 | 18 | 192 | 210 | 80 | 4×Φ13.5 | 7 |
40 | 200 | 150 | 110 | 88 | 3 | 18 | 250 | 273 | 120 | 4×Φ13.5 | 9.5 |
50 | 230 | 165 | 125 | 102 | 3 | 20 | 264 | 290 | 120 | 4×Φ17.5 | 13.5 |
65 | 290 | 185 | 145 | 122 | 3 | 20 | 380 | 426 | 200 | 4×Φ17.5 | 29 |
80 | 310 | 200 | 160 | 133 | 3 | 22 | 413 | 468 | 200 | 8×Φ17.5 | 35 |
100 | 350 | 220 | 180 | 158 | 3 | 24 | 466 | 530 | 240 | 8×Φ17.5 | 56 |
125 | 400 | 250 | 210 | 184 | 3 | 26 | 540 | 613 | 260 | 8×Φ17.5 | 79 |
150 | 480 | 285 | 240 | 212 | 3 | 26 | 623 | 698 | 360 | 8×Φ22 | 117 |
200 | 600 | 340 | 295 | 268 | 3 | 30 | 687 | 777 | 400 | 12×Φ22 | 185 |
250 | 730 | 395 | 350 | 320 | 3 | 30 | 940 | 1074 | 500 | 12×Φ22 | 327 |
300 | 850 | 445 | 460 | 430 | 4 | 30 | 940 | 1074 | 500 | 12×Φ22 | 422 |
T40H-25 型手動調節閥主要外形及結構尺寸（mm） | |||||||||||
DN | L | D | D1 | D2 | f | b | H | H1 | D0 | z×Φd | 重量/kg |
15 | 130 | 95 | 65 | 47 | 2 | 16 | 160 | 172 | 65 | 4×Φ13.5 | 2.5 |
20 | 150 | 105 | 75 | 58 | 2 | 18 | 160 | 172 | 65 | 4×Φ13.5 | 3.5 |
25 | 160 | 115 | 85 | 68 | 2 | 18 | 182 | 195 | 80 | 4×Φ13.5 | 4.8 |
32 | 180 | 140 | 100 | 78 | 2 | 20 | 192 | 210 | 80 | 4×Φ13.5 | 7 |
40 | 200 | 150 | 110 | 88 | 3 | 20 | 250 | 273 | 120 | 4×Φ17.5 | 9.5 |
50 | 230 | 165 | 125 | 102 | 3 | 22 | 264 | 290 | 120 | 4×Φ17.5 | 13.5 |
65 | 290 | 185 | 145 | 122 | 3 | 24 | 380 | 426 | 200 | 8×Φ17.5 | 29 |
80 | 310 | 200 | 160 | 133 | 3 | 26 | 413 | 468 | 200 | 8×Φ17.5 | 35 |
100 | 350 | 235 | 190 | 158 | 3 | 28 | 466 | 530 | 240 | 8×Φ22 | 56 |
125 | 400 | 270 | 220 | 184 | 3 | 30 | 540 | 613 | 260 | 8×Φ26 | 79 |
150 | 480 | 300 | 250 | 212 | 3 | 34 | 623 | 698 | 360 | 8×Φ26 | 117 |
200 | 600 | 360 | 310 | 278 | 3 | 34 | 687 | 777 | 400 | 12×Φ26 | 185 |
