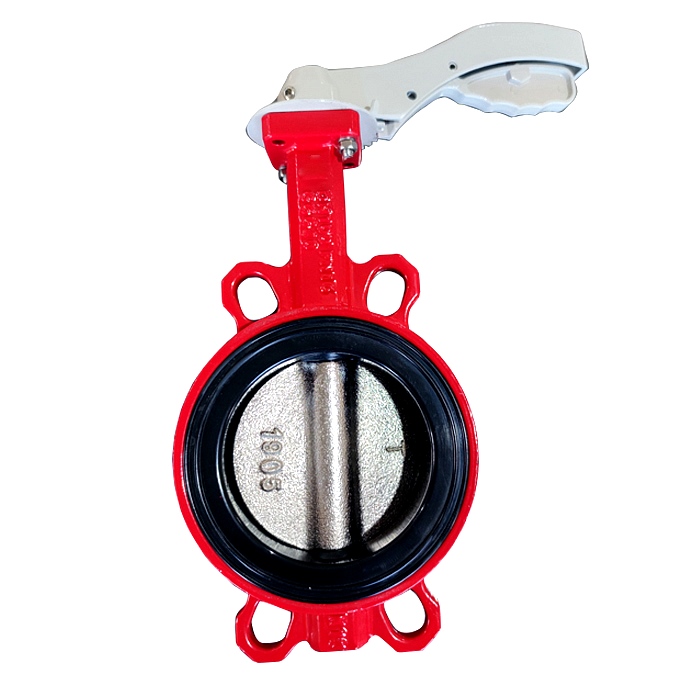

產品介紹：
這個閥門體積小，重量輕，可以用作各種介質管道中切割和調節流量的設備。不同材料的閥門和密封艙，以及板、軸無銷連接，可用於脫硫、真空、海水淡化係統等更惡劣的工作條件。凸夾蝶閥可以在線恢複閥門的下遊管線和設備，閥門的下遊管線和設備可以在線恢複，可以作為排氣閥安裝在管道末端。
該閥門適用於石油、化學、食品、藥品、造紙、水電、船舶、給排水、冶煉、能源等係統管道，可用作各種腐蝕性、腐蝕性氣體、液體、半流體、固體粉末管道和容器的調節和封閉設備。
產品特性：
1、體積小、重量輕、易於拆卸和維修，可安裝在任何地方。
2、結構簡單，緊湊，90操作開合速度。
3、工作扭矩小，省力輕便。
4、達到完全密封，氣體測試泄漏為零。
5、選擇不同的成分材料，可應用於各種媒體。
6、流動特性趨於直線化，調節性能好。
7、開閉試驗次數上萬次，壽命較長。
8、所有使用閘閥、截止閥、旋轉插頭、軟管閥和隔膜閥的管道均可更換為該閥門，訂購時可向該閥門添加輔助管道供應(請在合同中注明)。

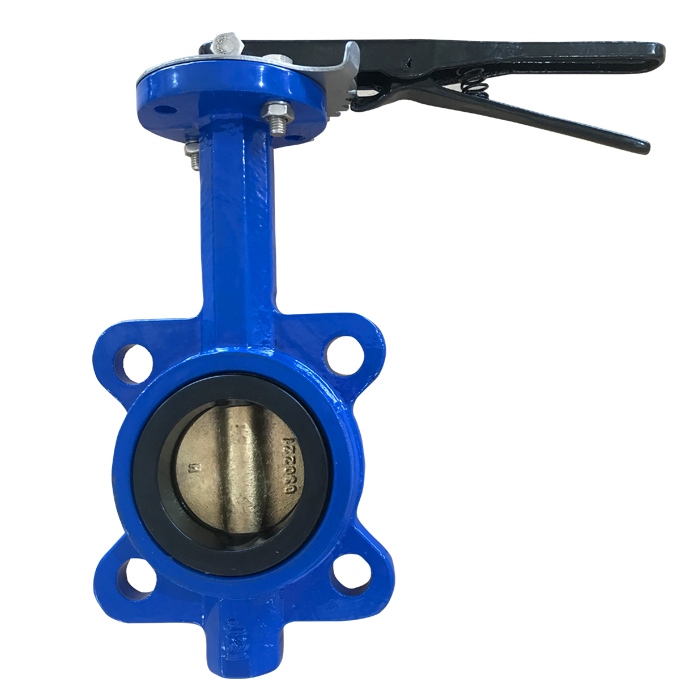

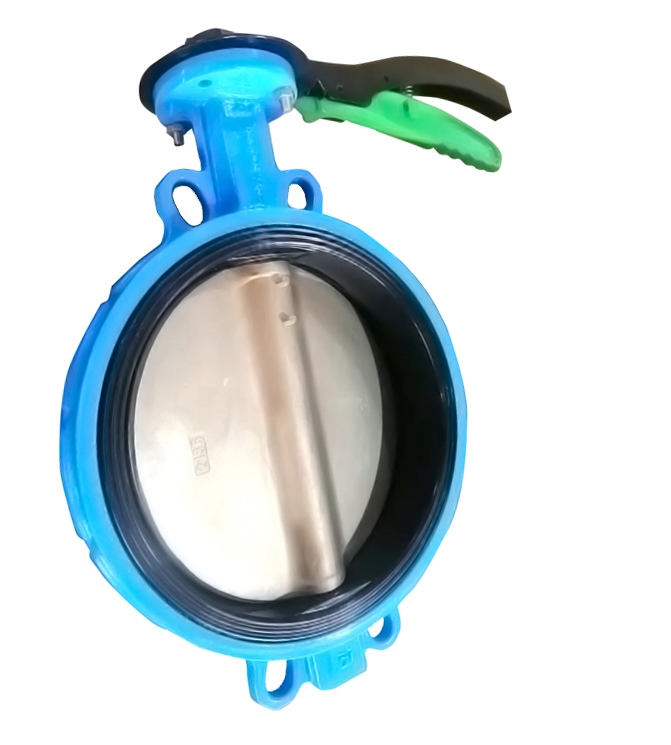

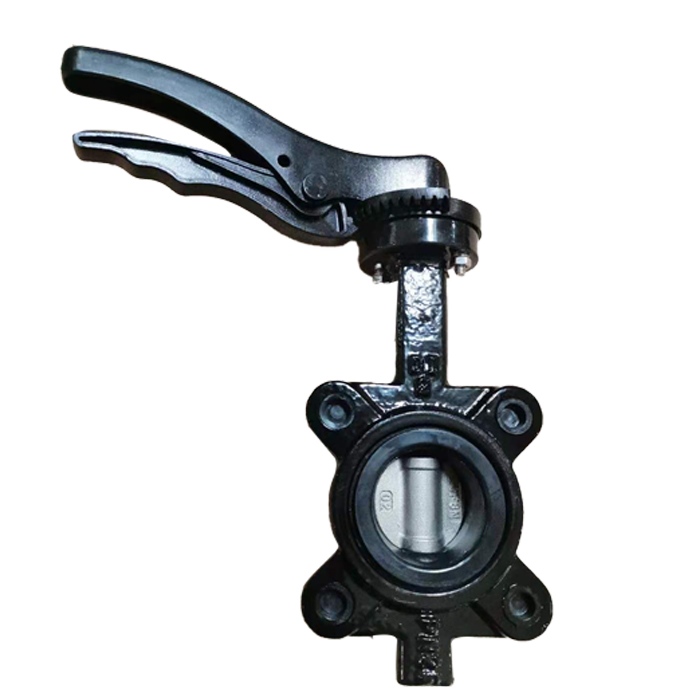

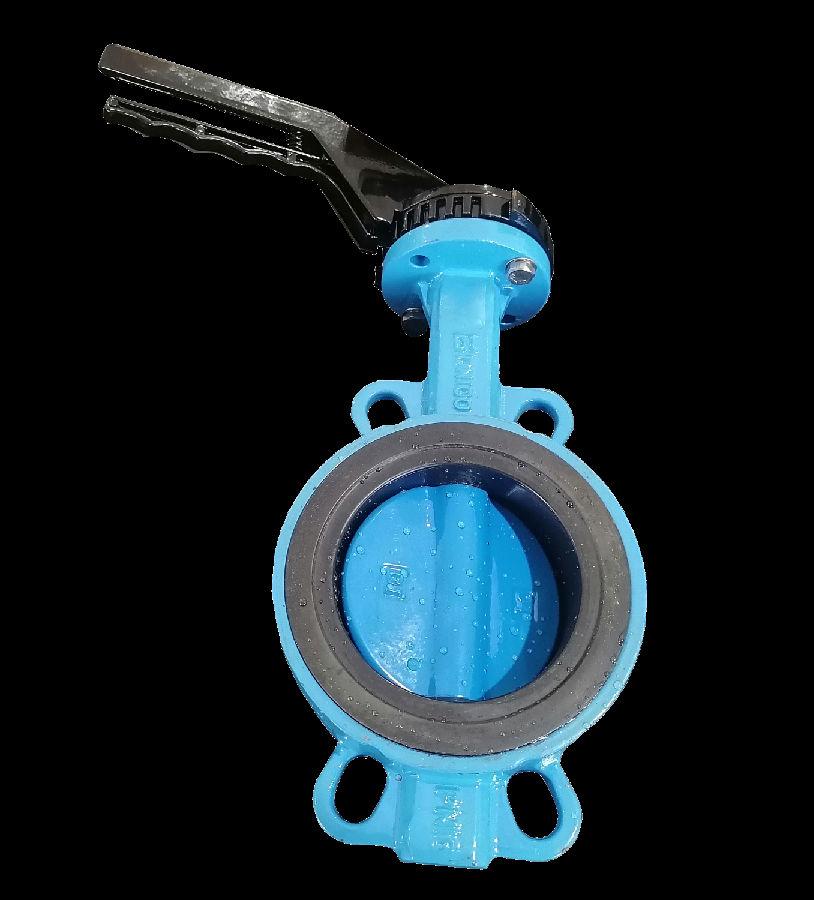

產品小樣:
產品參數：
主要性能參數： | |
公稱壓力 | PN 1.0/1.6Mpa |
適用溫度 | ≤120℃ |
適用介質 | 水、空氣、食品、油品 |
主要零部件 | 閥體、閥瓣、閥杆、閥座、轉軸 |
主要材料 | 鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼 |

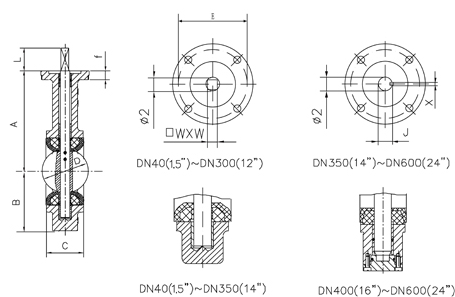

規格DN | A | B | C | D | L | D1 | D2 | Φ1 | Φk | E | R1 | R2 | Φ2 | f | J | X | W*W | 重量 |
（PN10） | (PN16) | Weight（kg） | ||||||||||||||||
32 | 125 | 73 | 32.9 | 35.8 | 32 | 100 | 100 | 7 | 65 | 50 | R9.5 | R9.5 | 12.6 | 10 | 9*9 | 1.6 | ||
40 | 125 | 73 | 33 | 39 | 32 | 110 | 110 | 7 | 65 | 50 | R9.5 | R9.5 | 12.6 | 10 | 9*9 | 1.8 | ||
50 | 125 | 73 | 43 | 52 | 32 | 125 | 125 | 7 | 65 | 50 | R9.5 | R9.5 | 12.6 | 10 | 9*9 | 2.3 | ||
65 | 136 | 82 | 46 | 64 | 32 | 145 | 145 | 7 | 65 | 50 | R9.5 | R9.5 | 12.6 | 10 | 9*9 | 3 | ||
80 | 142 | 91 | 45.21 | 78 | 32 | 160 | 160 | 7 | 65 | 50 | R9.5 | R9.5 | 12.6 | 10 | 9*9 | 3.7 | ||
100 | 163 | 107 | 52.07 | 104 | 32 | 180 | 180 | 10 | 90 | 70 | R9.5 | R9.5 | 15.77 | 12 | 11*11 | 5.2 | ||
125 | 176 | 127 | 55.5 | 123 | 32 | 210 | 210 | 10 | 90 | 70 | R9.5 | R9.5 | 18.92 | 12 | 14*14 | 6.8 | ||
150 | 196 | 143 | 55.75 | 155 | 32 | 240 | 240 | 10 | 90 | 70 | R11.5 | R11.5 | 18.92 | 12 | 14*14 | 8.2 | ||
200 | 228 | 170 | 60.58 | 202 | 45 | 295 | 295 | 12 | 125 | 102 | R11.5 | R11.5 | 22.1 | 15 | 17*17 | 14 | ||
250 | 258 | 204 | 68 | 250 | 45 | 350 | 355 | 12 | 125 | 102 | R11.5 | R14 | 28.45 | 15 | 22*22 | 23 | ||
300 | 292 | 240 | 76.9 | 301 | 45 | 400 | 410 | 12 | 125 | 102 | R11.5 | R14 | 31.6 | 15 | 22*22 | 32 | ||
350 | 336 | 270 | 76.17 | 333.3 | 45 | 460 | 470 | 14 | 150 | 125 | R11.5 | R14 | 31.6 | 18 | 34.6 | 8 | 43 | |
400 | 368 | 325 | 85.7 | 389.6 | 51 | 515 | 525 | 18 | 175 | 140 | R14 | R15.5 | 33.15 | 23 | 36.15 | 10 | 57 | |
450 | 400 | 356 | 104.6 | 440.5 | 51 | 565 | 585 | 18 | 175 | 140 | R14 | R14 | 38 | 23 | 10.95 | 10 | 78 | |
500 | 438 | 395 | 130.28 | 492 | 64 | 620 | 650 | 18 | 175 | 140 | R14 | R14 | 41.14 | 27 | 44.12 | 10 | 105 | |
600 | 562 | 475 | 151.36 | 593 | 70 | 725 | 770 | 22 | 210 | 165 | R15.5 | R15.5 | 50.65 | 27 | 54.62 | 16 | 192 |
