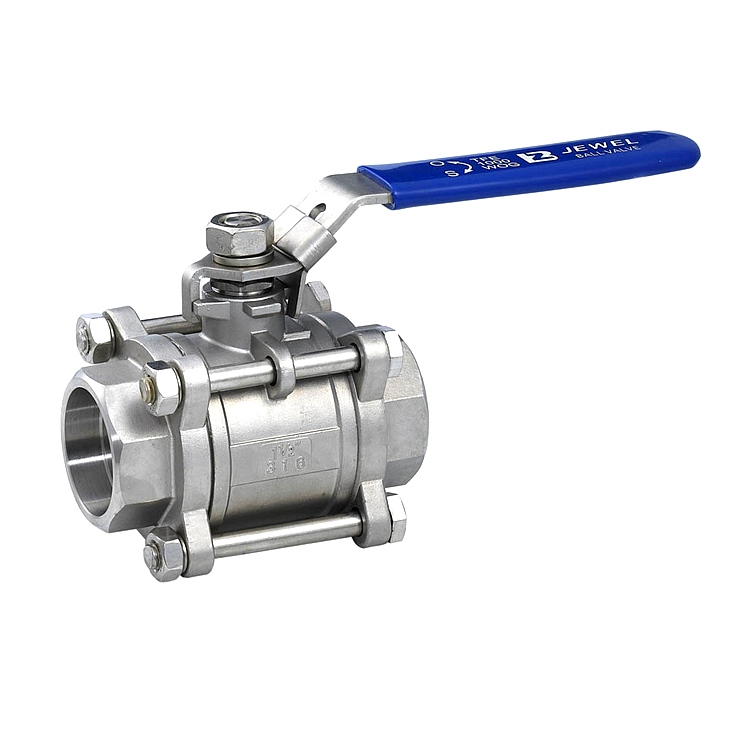

三件式內螺紋球閥概述
內螺紋三片球閥和對焊球閥適用於PN為1.0 ~ 4.0 MPa，工作溫度為-29 ~ 180(密封圈為增強PTFE)或-29 ~ 300(密封圈為對位聚苯)的各種管道，用於切斷或連接管道內的介質。不同的材料可用於水、蒸汽、油、硝酸、乙酸等介質。
一、Q11F三件式內螺紋球閥的產品特點
標稱壓力：1.6-6.4兆帕
穩定範圍：-20 ~ 232 ~ 350
適用介質：水、油、氣和一些腐蝕性液體(水、油、氣等).g)
螺紋類型：g. NPT .BSPT .BSP .DI259/2999
Q11F三件式內螺紋球閥主要零件材料
零件名稱 | 材質 | |
閥體 | 不鏽鋼CF8M | 碳鋼 |
密封圈 | 聚四氟乙烯PTFE | 碳鋼WCB |
閥蓋 | 不鏽鋼CF8M | 聚四氟乙烯PTFE |
球體 | 不鏽鋼SS316 | 不鏽鋼SS316 |
閥杆 | 不鏽鋼SS316 | 不鏽鋼CF8M |
螺母 | 不鏽鋼SS304 | FCD45 |
墊圈 | 不鏽鋼SS304 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不鏽鋼SS304 | 不鏽鋼SS304 |
閥杆螺母 | 不鏽鋼SS304 | B7 |
填料壓蓋螺母 | 不鏽鋼SS304 | FCD45 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不鏽鋼SS304 | B8 |

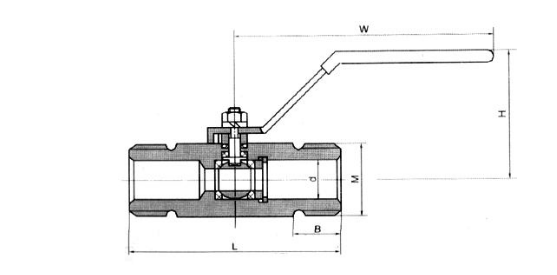

Q11F三片式內螺紋球閥主要連接尺寸
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
W | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
