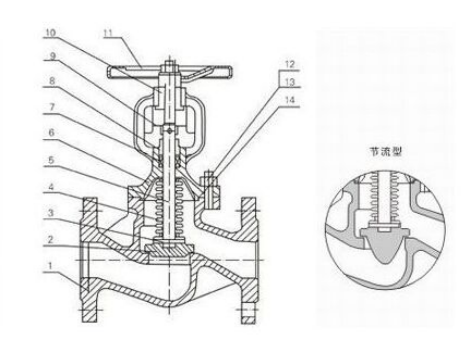

波紋管截止閥又稱波紋管密封截止閥，通過自動滾焊在流體介質和大氣之間形成金屬屏障，保證閥杆零泄漏的設計。波紋管截止閥內部采用波紋管結構，不鏽鋼波紋管下端焊接在閥杆上，防止工藝流體侵蝕閥杆。另一端置於閥體和閥蓋之間，形成靜密封。如果波紋管失效采用雙重密封設計，閥杆填料也會避免泄漏，波紋管焊接在閥杆上保持穩定的運行性能，從而避免閥塞振動引起的閥杆振動。最適用於蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管道。

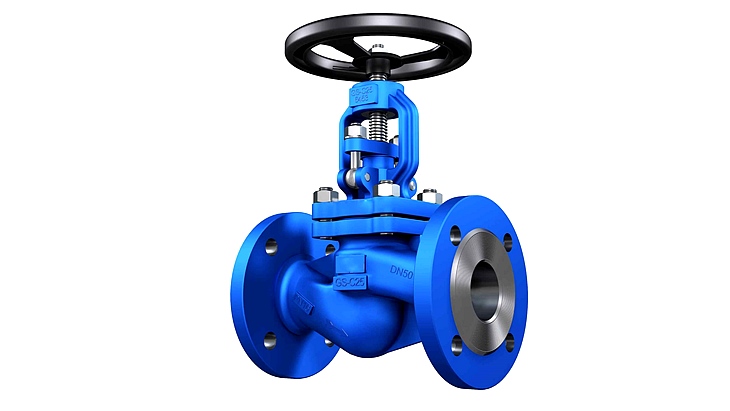

vmv波紋管密封截止閥
產品特性：
1、產品結構合理，密封性能可靠，外形美觀；
鈷基硬質合金密封堆焊具有良好的耐磨性、耐腐蝕性、耐摩擦性，使用壽命長；
閥杆經調質和表麵氮化處理，具有良好的防腐和抗摩擦性能；
直角德國標準波紋管截止閥雙重密封，性能更可靠；
閥杆升降位置指示更直觀；
6.根據實際工況或用戶要求，可合理選擇零件材料、法蘭和對焊數量和尺寸，以滿足各種工程需要。
零件材料
零件名稱 | 閥體 | 閥蓋 | 閥杆 | 閥瓣 | 密封麵 | 填料 |
WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
STL | ||||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
STL | PTFE | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
STL | PTFE |
規格尺寸
型號 | WJ41-16 | ||||||||||||||||||||||||||||||||||||
壓力等級 | PN16 | ||||||||||||||||||||||||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | ||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | ||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | ||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 | ||||||||||||||||||||||
型號 | WJ41-25 | ||||||||||||||||||||||||||||||||||||
壓力等級 | PN25 | ||||||||||||||||||||||||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | ||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | ||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 | ||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 | ||||||||||||||||||||||
型號 | WJ41-40 | ||||||||||||||||||||||||||||||||||||
壓力等級 | PN40 | ||||||||||||||||||||||||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | ||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | ||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | ||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 | ||||||||||||||||||||||
